注意：
1、M4服務器是出廠默認參數。
2、M4配置軟件下載地址
[設置軟件] M4系列串口服務器 -http://wy2006.cn/Download/90.html
3、虛擬串口軟件下載地址為：
虛擬串口軟件-http://wy2006.cn/Product/72.html
4、PLC編程軟件：XC系列編程工具
配置步驟

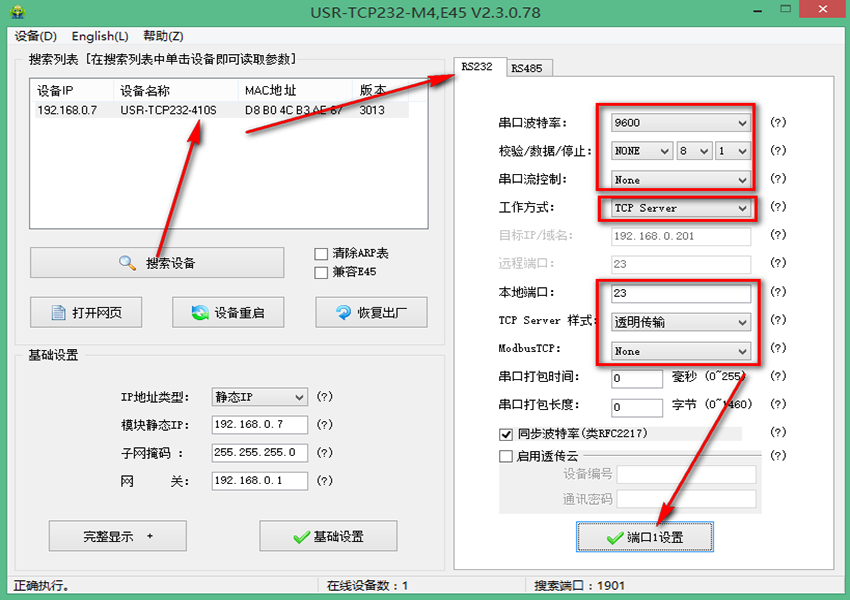

一、將串口服務器網口直連電腦網口或者連接路由器網口。使用設置軟件設置參數：搜索設備，設置串口服務器的IP地址與局域網網段一致，設置串口服務器的波特率為9600，校驗數據位停止位：NONE 8 1。這個參數要和PLC的參數一致，然后點擊端口1設置。

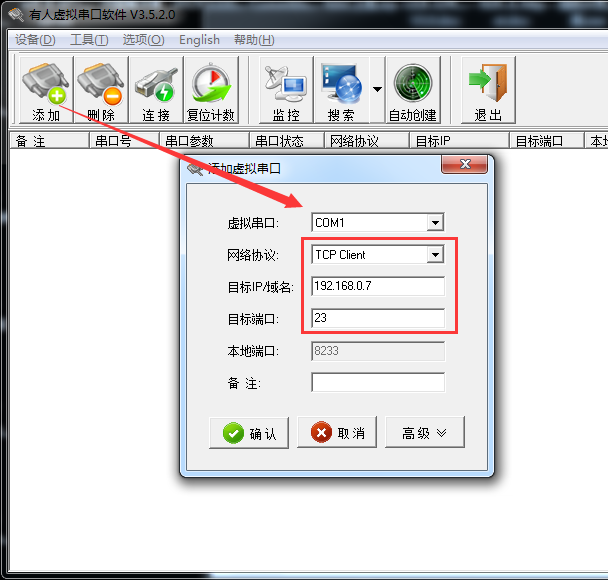

二、建立虛擬串口COM1

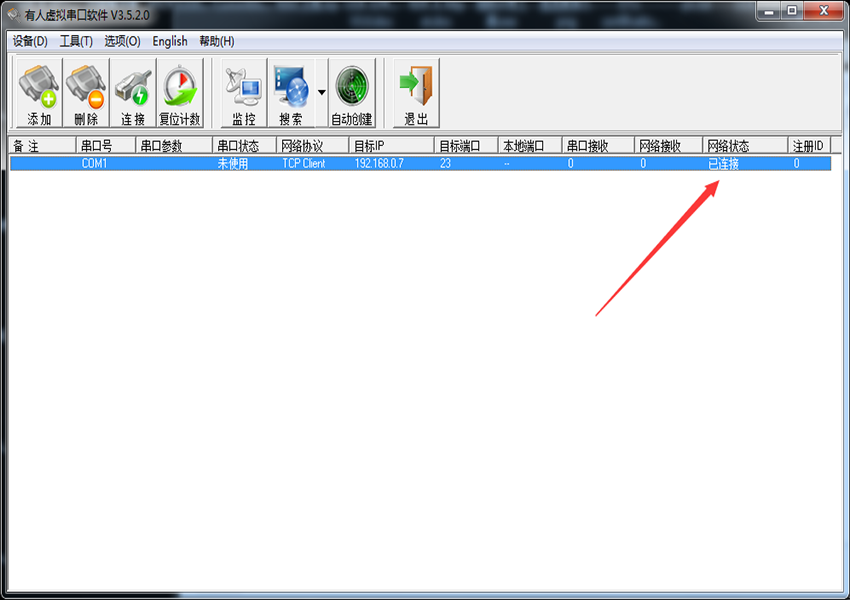

三、COM1網絡狀態為已連接，說明網絡通信OK。

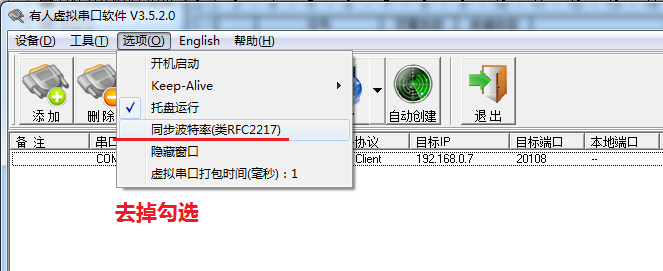

四、禁用同步波特率

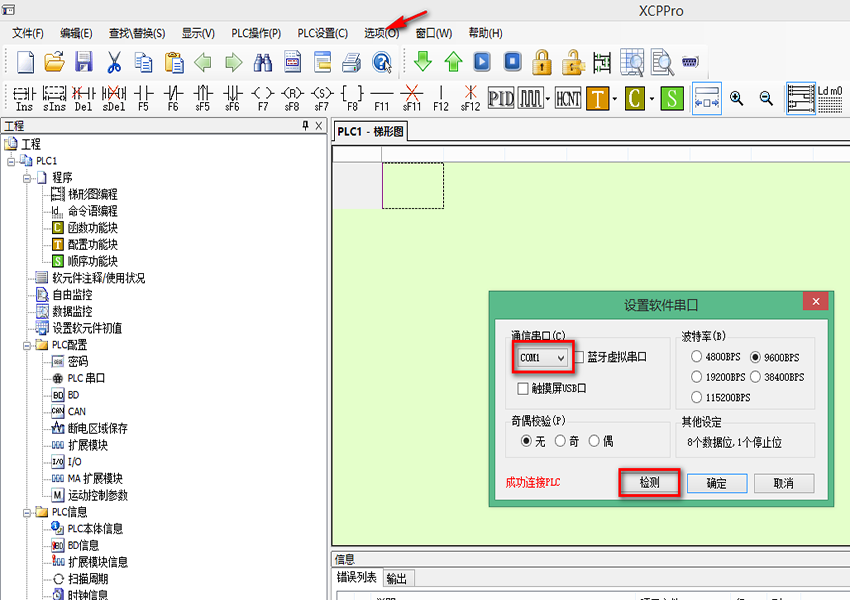

五、打開信捷上位機軟件，點擊“選項”-“軟件串口設置”
選擇對應的虛擬COM口，進行檢測，會顯示成功連接PLC
六、點擊“PLC操作”-“上傳用戶程序”，上傳成功會顯示PLC梯形圖。
